Schuifdeurensystemen

• Extreem hoog glasoppervlak tot 98% (panoramische ramen)
• Betrouwbare inbraakbeveiliging tot RC2
• Extra smalle profielen: 21 mm of 30 mm
• Maximale breedte 13.800 mm, minimale breedte 1.000 mm. Hoogte max.  4.000 mm, min. 500 mm
• 2 tot 6 vleugels, 2-spoor of 3-spoor
• Openingsrichting naar links en/of rechts selecteer baar
• Max. Vleugelgewicht: SF40 tot 400 kg, SF60/SF80 tot 800 kg
• Drempel kan vlak met de vloer worden gemonteerd (drempelvrij volgens DIN 18024)
• Kogellagers van roestvrij staal en roestvrijstalen rails
• Geïntegreerd sluitmechanisme
• Drie afdichtingsniveaus in het labyrintgedeelte, voldoend aan de hoogste eisen op het gebied van luchtdichtheid
• Stalen versterking in de middenstijl mogelijk voor hoge windbelastingen
• Combineerbare schuif-, vaste en hoekelementen (bijv. 90° hoeken)
• Laagste U-waarden vanaf 0,75 W/m²K afhankelijk van de afmetingen en beglazing (SF60/SF80)
• Beglazing: Gehard veiligheidsglas (ESG), gelaagd veiligheidsglas (VSG), speciaal glas, mat glas
• Rondprofielen, montagebeugels voor snelle montage en fijn afstelling

Project specifieke constructieanalyses, verbindingsdetails en bouwfysische berekeningen vallen onder de verantwoordelijkheid van het gespecialiseerde bureau voor plan- en constructie-ingenieur schap. In de laatste stap van uw configuratie kiest u uw specialistische partner.

SF40 – Niet-geïsoleerd:

• Inbouwdiepte: 2-spoor 110 mm, 3-spoor 165 mm
• Glasdikte: 6–22 mm, max. vleugelgewicht 400 kg

SF60 – Thermisch geïsoleerd:

• Inbouwdiepte: 2-spoor 170 mm, 3-spoor 260 mm
• Glasdikte: 32–34 mm, max. vleugelgewicht 800 kg
• Luchtdoorlaatbaarheid: Klasse 4, Slagregenbestendigheid: Klasse 9A, Windbelasting: Klasse C3/B5

SF80 – Sterk thermisch geïsoleerd:

• Inbouwdiepte: 2-spoor 210 mm, 3-spoor 320 mm
• Glasdikte: 52–54 mm, max. Gewicht van het raamkozijn: 800 kg
• Luchtdoorlaatbaarheid: Klasse 4, slagregenbestendigheid: Klasse E750, windbelasting: Klasse C5

• Schuiframen voor terrassen
• Overgang tussen woon- en buitenruimte
• Beglazing voor loggia's en balkons
• Beglazing voor serres
• Beglazing voor wintertuinen

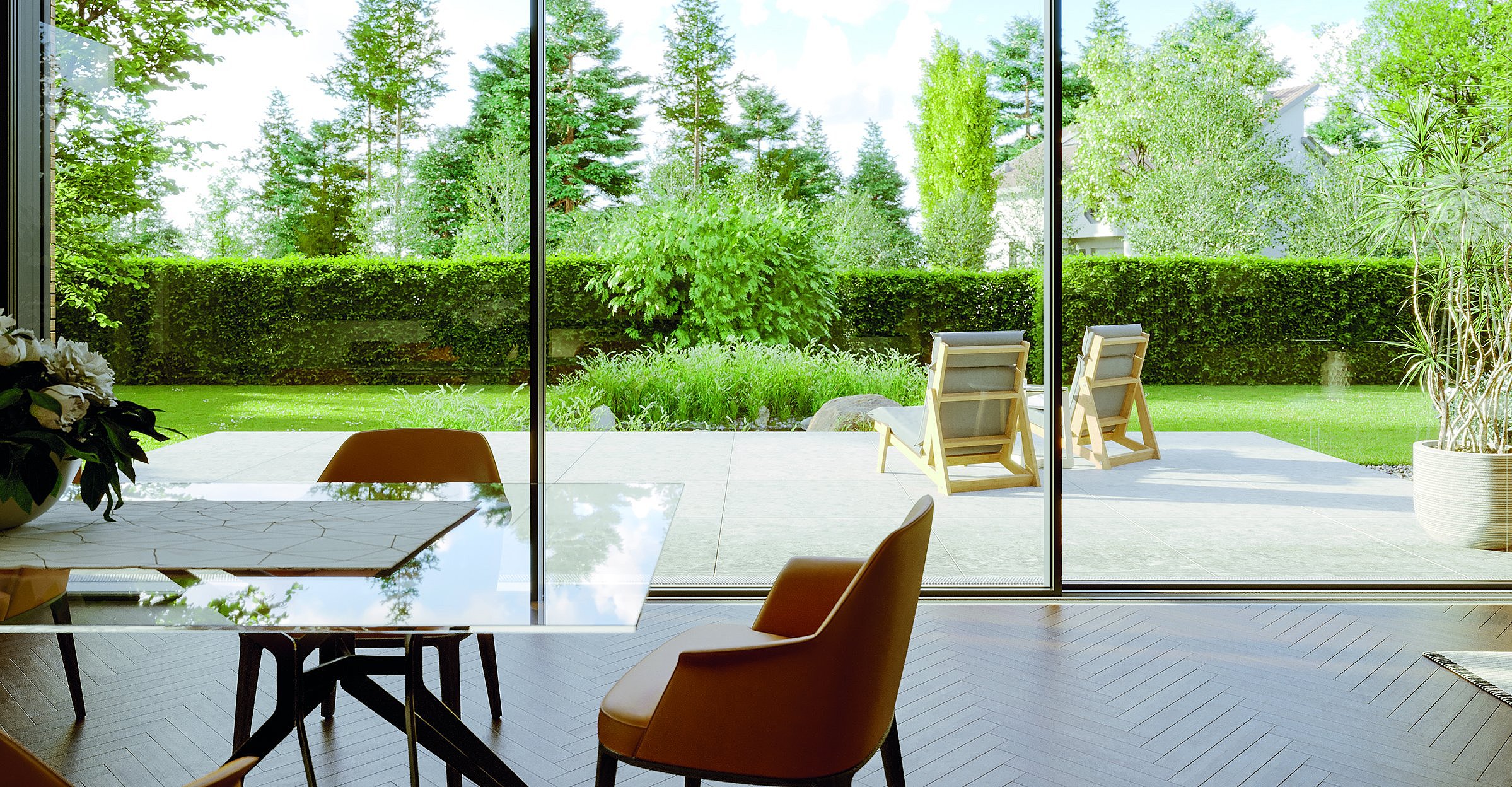

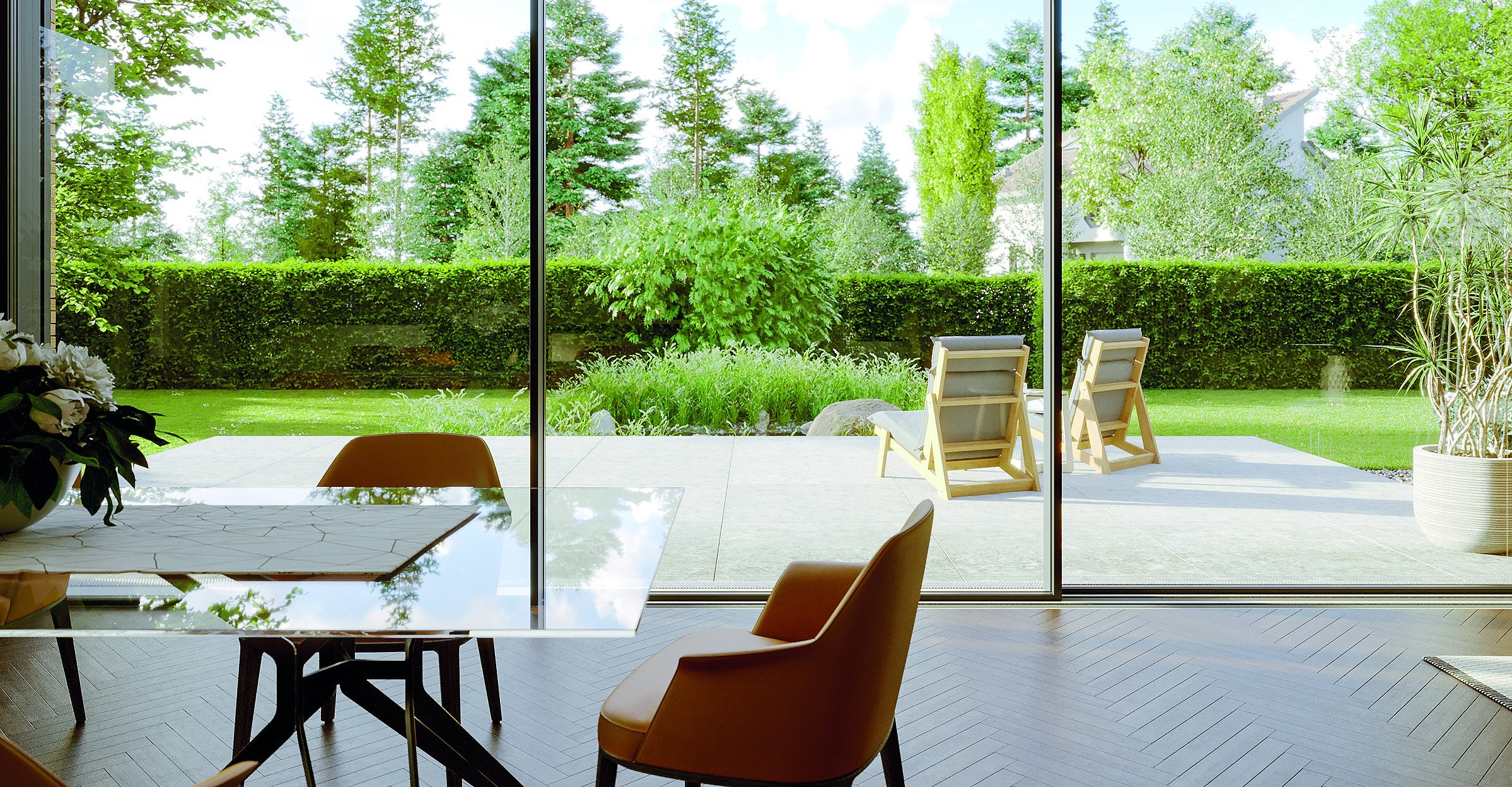

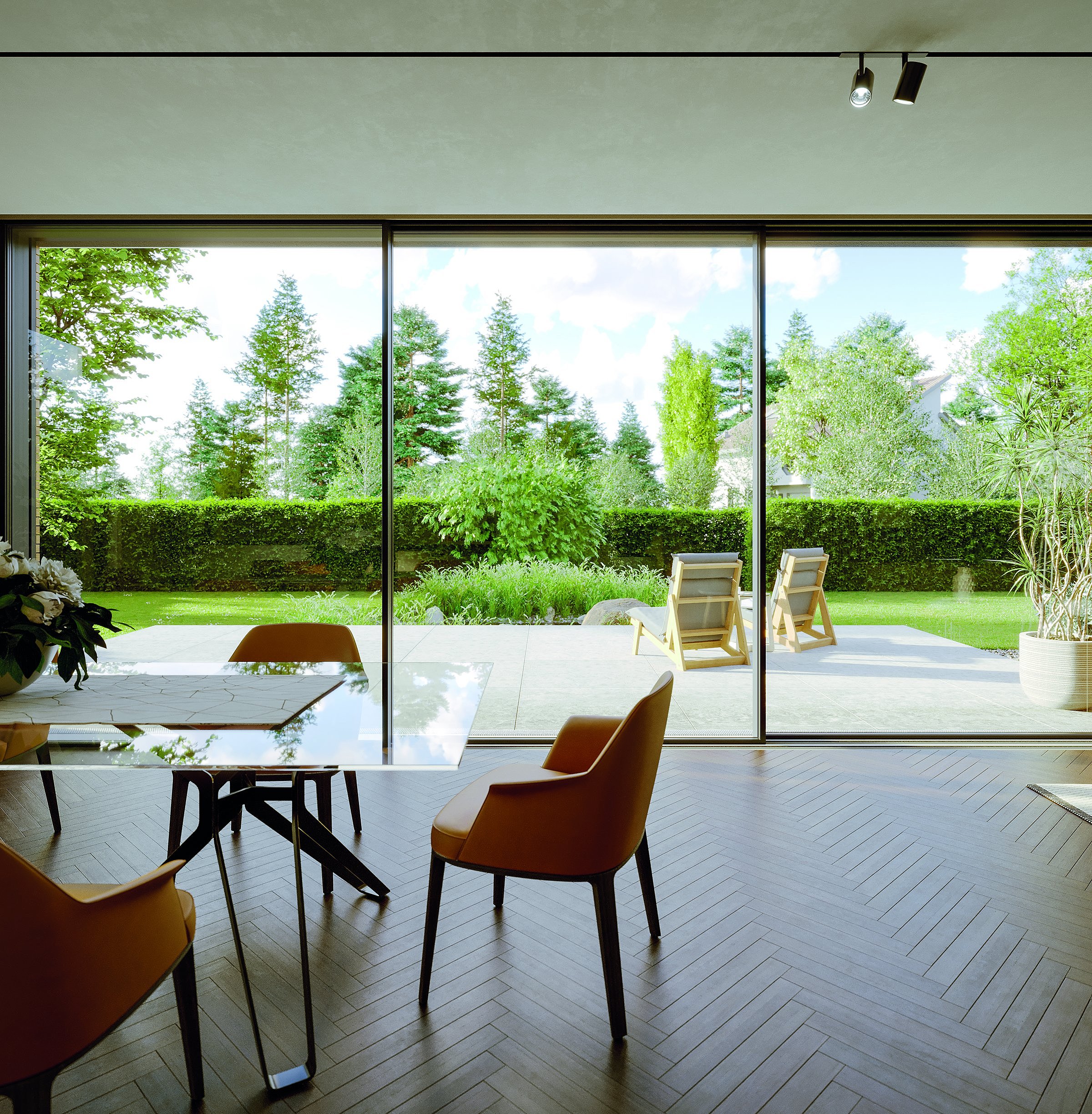

Veel openslaande deuren naar de patio zijn smal, hebben brede kozijnen, oncomfortabele drempels en nemen veel ruimte in beslag wanneer ze open staan. Dit beperkt het uitzicht en het comfort. Schuiframen bieden de mogelijkheid voor grote schuifdeuren met tot wel 98% glasoppervlak en drempelloze constructies conform DIN 18024. Slanke profielen zorgen voor een vrijwel frame loos panoramisch uitzicht en U-waarden vanaf 0,75 W/m²K (afhankelijk van de afmetingen en beglazing) verbeteren de energie-efficiëntie. Dit creëert een naadloze overgang tussen leefruimte en tuin.

Voor serres en tuinkamers moeten weersbescherming, transparantie en thermische isolatie hand in hand gaan. In combinatie met SUNFLEX-terrasdaken zijn SF40, SF60 en SF80 ideaal als beglazing voor serres. Voor de beglazing van tuinkamers is SF40, als niet-geïsoleerd systeem, de beste en meest economische oplossing.

Geteste lucht-, slagregen- en windbelastingsklassen bieden gespecialiseerde bedrijven de beste basis voor hun planning.

Open loggia's en balkons zijn blootgesteld aan wind en weer, terwijl massieve binnenmuren de lichtinval en flexibiliteit beperken. Schuiframen maken het mogelijk om loggia's en balkons op grote schaal te beglazen. Twee- of driesporige varianten met maximaal zes panelen maken bijzonder brede openingen mogelijk, en lage drempels verhogen het comfort. Afhankelijk van de locatie en de gebruikseisen worden de modellen SF40, SF60 of SF80 gebruikt.

• Dragende constructies (de systemen vervangen de hoofd dragende constructie niet)
• Projecten met de hoogste eisen aan thermische isolatie (bijv. Passiefhuisnorm) bij gebruik van niet-geïsoleerd SF40
• Zeer kleine openingen kleiner dan 1.000 mm breed of 500 mm hoog

Een gedetailleerde constructieanalyse en bouwfysische berekeningen (bijv. draagvermogen, vochtwering) worden project specifiek uitgevoerd door gespecialiseerde planners of constructeurs.

Als algemene richtlijn geldt: SF40 (niet-geïsoleerd) is de perfecte oplossing voor zomertuinen en seizoensgebonden ruimtes. SF60 (thermisch geïsoleerd) is ideaal voor toegang tot terrassen en serres grenzend aan verwarmde ruimtes. Als u een aanbouw plant voor een woonruimte die het hele jaar door gebruikt wordt en die bijzonder hoge eisen stelt aan de energie-efficiëntie, dan is SF80 (sterk thermisch geïsoleerd) de beste keuze. Uw SUNFLEX-specialist bespreekt uw wensen en energiebehoeften en adviseert vervolgens het juiste systeem.

RC2 (Weerstandsklasse 2, voorheen WK2) is een Europese weerstandsklasse voor inbraakwerende ramen en deuren volgens DIN EN 1627. De norm schrijft voor dat het onderdeel een inbraakpoging met eenvoudig gereedschap zoals schroevendraaiers, tangen of wiggen gedurende ten minste drie minuten moet kunnen weerstaan. SUNFLEX schuiframen met RC2-eigenschappen zijn uitgerust met meerpuntsvergrendelingen met paddenstoelvormige kop, versterkte aluminium profielen en slagvast glas (P4A). Deze combinatie bemoeilijkt het openbreken van de ramen aanzienlijk en schrikt gelegenheidsinbrekers effectief af.

Statistieken tonen aan dat de meeste inbrekers het na drie minuten van mislukte pogingen opgeven. Verzekeringsmaatschappijen en de politie bevelen RC2-inbraakbeveiliging aan voor woonhuizen in doorsnee woonwijken.

SF40 is een niet-geïsoleerd aluminium systeem met een ondieper profiel en dunner glas. Het is ideaal voor onverwarmde of seizoensgebonden ruimtes. SF60 heeft thermisch geïsoleerde profielen met een grotere profieldiepte en dikker glas, wat resulteert in een aanzienlijk betere thermische isolatie. SF80 is nog robuuster, geschikt voor hoogwaardig glas en biedt daardoor de laagste U-waarden die momenteel beschikbaar zijn, vanaf 0,75 W/m²K, evenals de hoogste testwaarden voor slagregen en windbelasting. Deze drie systemen bieden een duidelijke progressie in isolatieniveau, zodat u het perfecte schuifraam voor uw project kunt vinden.

Voor de thermisch geïsoleerde SF60- en SF80-systemen zijn Uw-waarden van slechts 0,75 W/m²K mogelijk, afhankelijk van de glasconstructie, de elementgrootte en de randvoorwaarden. Deze waarden worden specifiek voor elk project berekend, aangezien elke beglazingsconfiguratie en -afmeting verschillende resultaten oplevert. Uw specialistische partner kan een nauwkeurige Uw-berekening uitvoeren op basis van de ontwerptekeningen en glasspecificaties. Hierdoor kan de thermische isolatie precies worden afgestemd op het gebouw en de energie-efficiëntiedoelstellingen.

De onderste frameconstructie kan gelijk met de vloer worden gemonteerd, waardoor een vrijwel drempelloze oplossing ontstaat. Hierdoor voldoen de systemen aan de eisen van DIN 18024 voor barrièrevrije constructies, bijvoorbeeld voor mensen met een beperkte mobiliteit of kinderwagens. Het exacte ontwerp van de drempel en de afwatering wordt door het gespecialiseerde bedrijf op elk project afgestemd.

De schuiframen kunnen breedtes tot 13.800 mm en hoogtes tot 4.000 mm bereiken, met minimale afmetingen van 1.000 mm breed en 500 mm hoog. Afhankelijk van het model zijn 2 tot 6 vleugels mogelijk. De SF40 is geschikt voor vleugelgewichten tot 400 kg, terwijl de SF60 en SF80 tot 800 kg per vleugel toelaten. Dit maakt het mogelijk om zeer grote glazen gevels te ontwerpen. De maximaal haalbare afmetingen zijn in elk individueel geval afhankelijk van de windbelasting, de glasconstructie en het bevestigingssysteem, en worden bepaald tijdens de specialistische planningsfase.

Het geïntegreerde volgmechanisme verbindt de schuifvleugels zodanig dat wanneer de te bedienen vleugel beweegt, de andere vleugels automatisch meebewegen. Bij het sluiten worden de volgende vleugels één voor één in de eindpositie getrokken, zonder dat elke vleugel afzonderlijk hoeft te worden bewogen. Dit vereenvoudigt de bediening, met name bij brede systemen en zware vleugels. Tegelijkertijd zorgt de gedefinieerde bewegingsvolgorde voor een constante afdichting.

Kogellagers van roestvrij staal en roestvrijstalen rails garanderen een soepele, vrijwel wrijvingsloze opening en sluiting van de vleugels, ongeacht hun gewicht.

Het aantal rails geeft aan hoeveel parallelle geleiderails er in de vloer- en plafondprofielen aanwezig zijn. Bij een systeem met twee rails kunnen de ramen over twee rails lopen, en bij een systeem met drie rails over drie rails. Dit maakt verschillende openingsconfiguraties en grotere openingsbreedtes mogelijk, zoals het zijdelings parkeren van meerdere ramen aan één kant. Het juiste aantal rails is afhankelijk van de plattegrond en de gewenste openingsbreedte.

Ja, de systemen kunnen zo ontworpen worden dat de ramen naar links, naar rechts of in beide richtingen openen. Dit maakt centrale openingen, asymmetrische indelingen en diverse bedieningsconcepten mogelijk. Bij de planning wordt rekening gehouden met de belangrijkste looproutes, de plaatsing van meubilair en de zichtlijnen. Uw specialistische partner ontwikkelt op basis van deze specificaties een passend openingsplan.

De systemen zijn zo ontworpen dat constructietoleranties kunnen worden gecompenseerd met behulp van montagevoeten en afstelmogelijkheden. De kozijnen worden eerst grof uitgelijnd en vervolgens nauwkeurig afgesteld met behulp van montagevoeten en stelschroeven. Zelfs na het plaatsen van het glas kunnen de raamvleugels nog in hoogte en zijwaartse positie worden bijgesteld. Dit zorgt ervoor dat de schuiframen ook op oneffen oppervlakken soepel blijven functioneren.

Ja, schuiframen kunnen gebruikt worden als transparante ruimteverdelers, bijvoorbeeld tussen de keuken en de eetkamer of tussen de woon- en werkruimte. Afhankelijk van de oriëntatie ten opzichte van de gevel en de klimatologische omstandigheden, kan een niet-geïsoleerd (SF40) of een geïsoleerd systeem (SF60/SF80) geschikter zijn. Het voordeel: de ruimtes zijn visueel met elkaar verbonden, maar blijven akoestisch en functioneel gescheiden. Tegelijkertijd blijft het hoge glasoppervlak behouden, waardoor daglicht vrij kan binnenstromen.

Voor SF60 hebben tests een zeer goede luchtdoorlaatbaarheid (klasse 4), een hoge weerstand tegen slagregen (klasse 9A) en een hoge windbelastingsklasse C3/B5 aangetoond – ruim boven de norm van conventionele schuifdeuren. Voor SF80 zijn topprestaties bewezen: luchtdoorlaatbaarheid (klasse 4), weerstand tegen slagregen tot de hoogste klasse E750 en windbelastingsklasse C5, de hoogst haalbare klassen voor ramen en deuren. Deze uitstekende waarden betekenen dat de systemen zelfs extreme weersomstandigheden kunnen weerstaan ​​en bij uitstek geschikt zijn voor sterk blootgestelde locaties zoals hellende terreinen of kustgebieden. De specifieke classificatie voor een bepaald project wordt bepaald op basis van de planningsdocumenten en de installatiesituatie.

SUNFLEX werkt samen met gekwalificeerde specialistische partners in Duitsland en wereldwijd die u ondersteunen bij de planning, het advies en de professionele installatie. U kunt snel een gecertificeerde partner bij u in de buurt vinden via de partnerzoeker [link invoegen] op de SUNFLEX-website. Deze partners zijn bekend met de technische eisen van de schuifraamsystemen en kunnen u adviseren over afmetingen, isolatiewaarden en beschikbare opties.
